Drie AMOS Sector antennes voor Wireless Pinkster Kamp 2006

Berichtdoor Pe2er » za nov 26, 2005 17:52

Voor het Wireless Pinkster Kamp 2006 weekeinde is mij verzocht een drietal AMOSantennes te maken, voor het WLAN op het festival terrein.

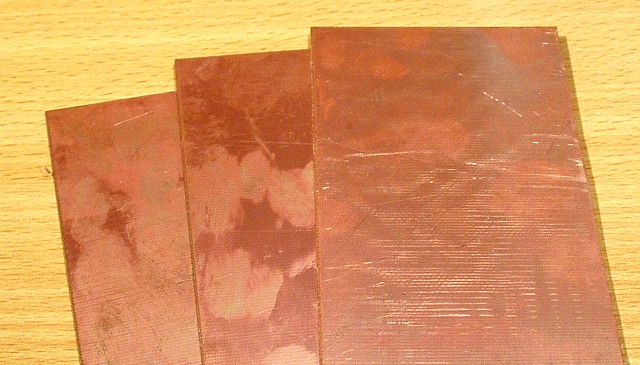

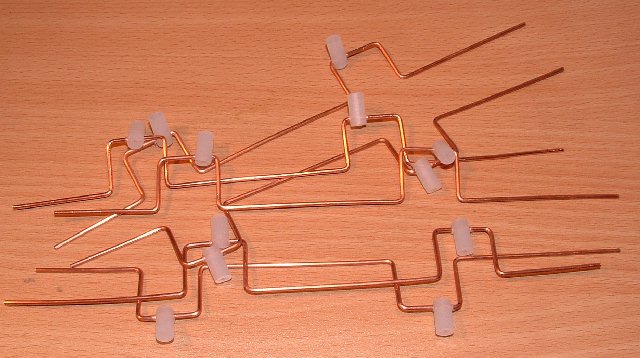

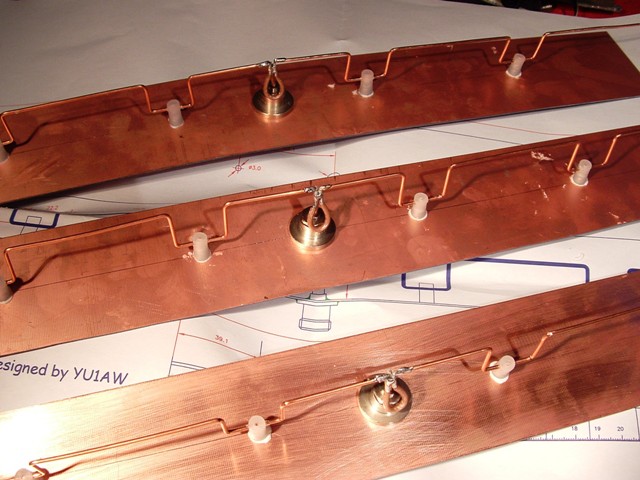

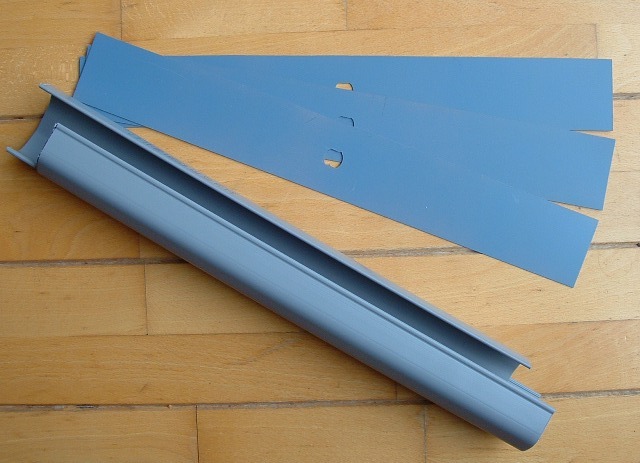

Dat doe ik natuurlijk graag :) Hier alvast wat beelden van de bouw, bij wijze van voorpret :)
Afbeelding
Afbeelding
Afbeelding
Afbeelding

Mastertje
Senior member
Berichten: 123
Lid geworden op: ma nov 03, 2003 20:58
Contacteer:

Berichtdoor Mastertje » za nov 26, 2005 21:26

Mooi werk hoor :P

joeri
Guru
Berichten: 1605
Lid geworden op: za dec 28, 2002 15:02
Locatie: Zwolle

Berichtdoor joeri » za nov 26, 2005 22:01

Die connectors zocht ik in Eelde !!!! maar kon ze niet vinden :( heb uit eindelijk een goedkopere uitvoering gevonden en meegenomen maar dat was uit noodzaak.
Joeri http://www.pe5jw.nl http://pe5jw.eigenstart.nl/

typ en schijf fouten mogen zelf vervangen worden door de onderstaande letters en cijfers:
abcdefghijklmnopqrstuvwxyz1234567890

Gebruikersavatar
Pe2er
Moderator
Berichten: 4877
Lid geworden op: zo jan 12, 2003 11:28
Locatie: Almere
Contacteer:

Berichtdoor Pe2er » zo nov 27, 2005 21:23

Mastertje schreef:Mooi werk hoor :P

Beetje voorbarig misschien ;-) Er moet nog wel één an ander gebeuren...

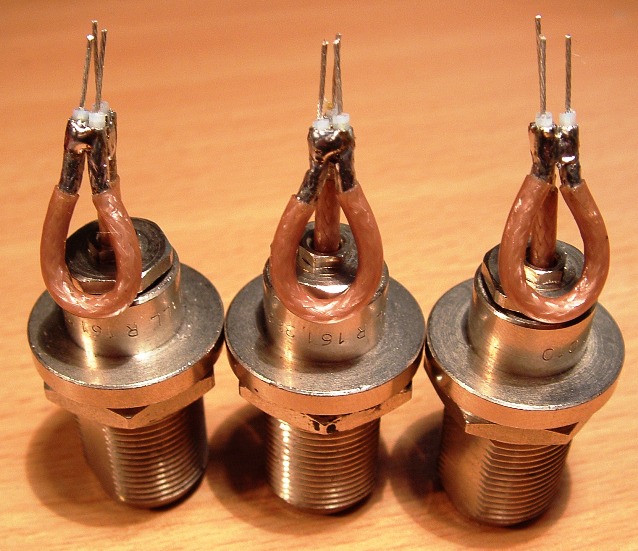

joeri schreef:Die connectors zocht ik in Eelde !!!! maar kon ze niet vinden :(

Ja, mooi zijn ze he :P

Ze doen het uitstekend in de AMOS antenne :)
Afbeelding

Gebruikersavatar
iTsMe
Guru
Berichten: 3475
Lid geworden op: ma feb 23, 2004 15:30
Locatie: rotterdam

Berichtdoor iTsMe » zo nov 27, 2005 21:58

Was echt een knutseldag vandaag :)
Maar goed dat je stroom had :lol:

Gebruikersavatar
kockie
Moderator
Berichten: 2058
Lid geworden op: di apr 15, 2003 19:57
Locatie: zeddam
Contacteer:

Berichtdoor kockie » zo nov 27, 2005 22:29

Erwin maakt anders toch gewoon z'n eigen stroom :?: :!:
Discussieren over Duurzame energie?

Joep de op een na nieuwste Kockie
Bart de middelste Kockie
Tim de nieuwste Kockie

Mastertje
Senior member
Berichten: 123
Lid geworden op: ma nov 03, 2003 20:58
Contacteer:

Berichtdoor Mastertje » zo nov 27, 2005 22:35

kockie schreef:Erwin maakt anders toch gewoon z'n eigen stroom :?: :!:


haha op z'n fiets :P

Gebruikersavatar
itavero
In opleiding
Berichten: 740
Lid geworden op: za mei 01, 2004 22:44
Locatie: Valkenswaard
Contacteer:

Berichtdoor itavero » zo nov 27, 2005 22:48

Tuurlijk niet, hij bouwt toch gewoon z'n auto om tot aggregaat? :P
Groetjes,
Arno Moonen

Gebruikersavatar
Pe2er
Moderator
Berichten: 4877
Lid geworden op: zo jan 12, 2003 11:28
Locatie: Almere
Contacteer:

Berichtdoor Pe2er » do dec 01, 2005 21:48

Stroom? Die heb ik niet nodig; ik monteer alles met plakband!

De radome zit er al weer omheen (óók met plakband :P )

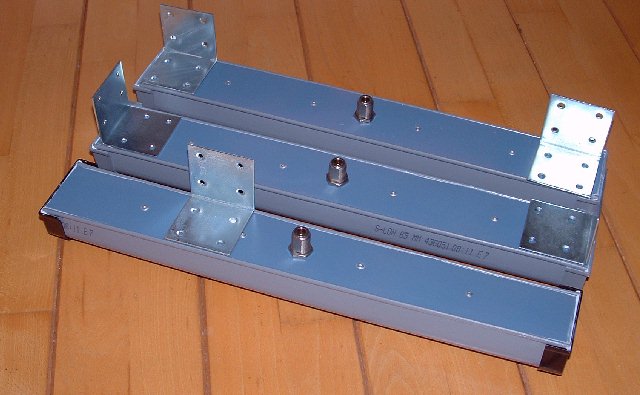

Er zijn verschillende mogelijkheden om de antennes te bevestigen...
Afbeelding
Ophangen van de antennes moet ongeveer zo:
Afbeelding
Nu dus nog even bepalen hoe we dit het makkelijkst gaan bevestigen (met plakband...) :D

Gebruikersavatar
iTsMe
Guru
Berichten: 3475
Lid geworden op: ma feb 23, 2004 15:30
Locatie: rotterdam

Berichtdoor iTsMe » do dec 01, 2005 22:03

Dit lijkt mij een ideale Wireless Nederland Hotspot antenna :lol:

Gebruikersavatar
NodeFrenz
Guru
Berichten: 520
Lid geworden op: di sep 16, 2003 23:45
Locatie: Lisse
Contacteer:

Berichtdoor NodeFrenz » vr dec 02, 2005 14:41

Nah. Ik zeg weer niets meer. Ik sta echt met een bek vol tanden. Mooie sectors man. Wat is de hoek en het aantal dBi's. Daar ben ik wel benieuwd naar.

Gebruikersavatar
Pe2er
Moderator
Berichten: 4877
Lid geworden op: zo jan 12, 2003 11:28
Locatie: Almere
Contacteer:

Berichtdoor Pe2er » vr dec 02, 2005 15:01

Ik ken in ieder geval één WLNL Hotspot waar zo'n antenne op komt :mrgreen:

De antenne moet een openingshoek hebben van 125° horizontaal, 15° verticaal en een versterking van 12,5dBi (volgens de simulaties van de ontwerper, YU1AW). Zie http://www.qsl.net/yu1aw/vhf_ant.htm

Zelf meet/schat ik de versterking op 11dBi.

De SWR is < 1:1.5 over de hele band met de maten zoals op mijn pagina: http://pe2er.nl/wifisector/ Als ik de originele maten aanhoudt, kom ik steevast op een te lage resonantie frequentie uit :?

whem
Newbie
Berichten: 3
Lid geworden op: vr dec 23, 2005 10:48

Berichtdoor whem » vr dec 23, 2005 10:55

ik heb eens een vraagje. Dus je hebt 3 antennes je hangt die aan 1 mast. maar kan je alle 3 die antennes met elkaar verbinen om dan op u AP aan te sluiten. Zo ja hoe moet je dat juist doen :?:

Gebruikersavatar
Pe2er
Moderator
Berichten: 4877
Lid geworden op: zo jan 12, 2003 11:28
Locatie: Almere
Contacteer:

Berichtdoor Pe2er » vr dec 23, 2005 11:06

whem schreef:Dus je hebt 3 antennes je hangt die aan 1 mast. maar kan je alle 3 die antennes met elkaar verbinen om dan op u AP aan te sluiten. Zo ja hoe moet je dat juist doen :?:

Ja, we hangen ze in 1 mast, om samen een dekking van 360° te creëren.

Nee, we hangen ze niet met z'n 3-en aan één AP, maar voorzien elke antenne van zijn eigen 11Mbps AP. Zo heb je een drie keer zo grote bandbreedte tot je beschikking - 3x11Mbpsx40% in plaats van 11Mbps*40%

Bovendien worden de hoogfrequent signalen dan niet verdeeld over 3 antennes - zo heb een 5dB sterker signaal op je antenne en verdubbel je bijna het bereik :!:

Mócht je antennes willen koppelen, dan kun je dit doen met een 'Wilkinson Power Divider'. Meestal hebben die óf twee, óf 4 uitgangen.

Gebruikersavatar
Degrijze
Guru
Berichten: 1584
Lid geworden op: za aug 30, 2003 23:12
Locatie: Emmer-Compascuum
Contacteer:

Berichtdoor Degrijze » vr dec 23, 2005 11:11

Deze drie sector antennes voor het WirelessPinksterKamp 2006 in Drenthe worden ieder opzich geplaatst op een hoek van het evenementen terrein.
Hier mee bezetten we dus een drietal hoeken. (de vierde en laatste hoek behoeft geen directe dekking afkomstig van deze antennes)
Iedere antenne zal opzich gevoed worden door een hier aan gekoppelde AP.
Een eerder gemaakte test opstelling (met profesionale sector antennes) op het WPK terrein heeft uitgewezen dat we op deze wijze een nagenoeg perfecte Wlan dekking hebben over het gehele terrein zonder dat hierbij het reeds bestaande sociale Wlan dorp netwerk hier storing van ondervind en visaversa.

:wink:

Gerard

P.s meer info omtrend en over het ophande zijnde WirelessPinksterKamp 2006 evenement kunt u vinden op de WPK 2006 website ( http://www.wirelesspinksterkamp.org )
